Настройка оборудования и инициализация КСО

1. Общая настройка

• Подключите к устройству КСО все необходимое оборудование (ККМ, банковский терминал, считыватель карт, сканер QR-кодов).
• Установите драйвера на все подключенное оборудование.
• Настройте ККМ и банковский терминал в «Конфигураторе оборудования СНК-АЗС» на рабочем месте, где установлена КСО.
• При использовании КСО на дополнительном рабочем месте включите режим подключения устройств через «Сервер оборудования СНК (NATS)».
• При использовании offline и online карт считыватель топливных и дисконтных карт необходимо настроить в «Конфигураторе оборудования СНК-АЗС» на рабочем месте, где установлена КСО.
• При использовании только online-карт, добавлять считыватель карт в «Конфигуратор оборудования СНК-АЗС» не нужно.

2. Добавление сканера QR-кодов при первом запуске КСО

• Установите режим работы сканера «Эмуляция COM-порта» и настройте суффикс «0D» (или «0D0A»») по инструкции к сканеру
• Запустите программу КСО

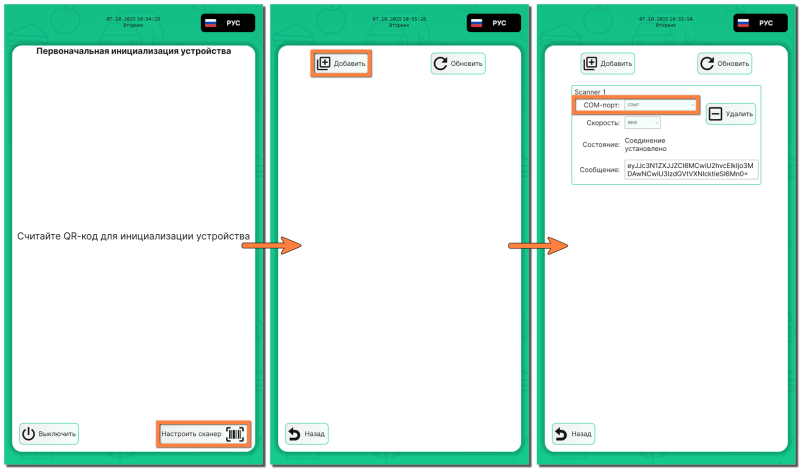

• Нажмите «Настроить сканер»
• В следующем окне нажмите «Добавить»
• Установите номер COM-порта сканера и просканируйте любой штрих-код для проверки

• Нажмите «Назад» для возврата на первоначальный экран

3. Инициализация КСО

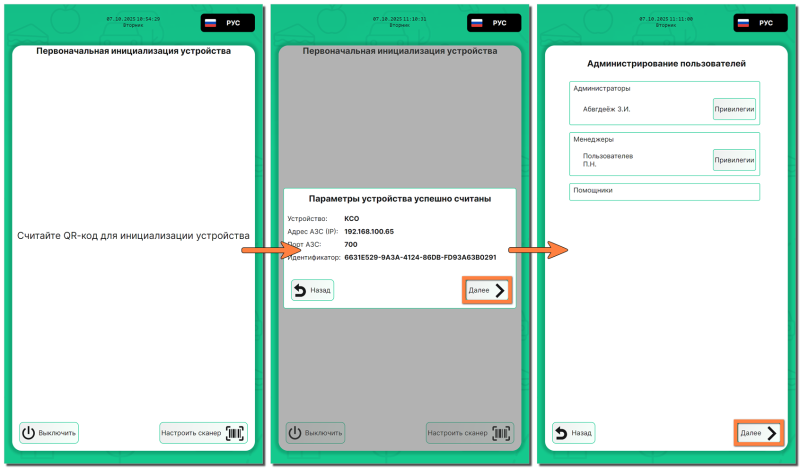

• Теперь, когда сканер настроен, просканируйте QR-код для инициализации КСО на экране первоначальной инициализации устройства.
• Появится окно с параметрами устройства, убедитесь, что данные верные и нажмите «Далее»
• Появится окно «Администрирование пользователей», здесь можно просмотреть привилегии пользователей для работы с КСО
• Нажмите «Далее».

• Появится стартовый экран запроса карты оператора, такой экран будет появляться при каждом запуске КСО

4. Выбор режима работы считывателя карт

Выберите режим работы считывателя карт (онлайн или офлайн) и тип разрешенных к использованию карт на КСО, для этого:

• Просканируйте QR-код пользователя для открытия сервисного экрана.

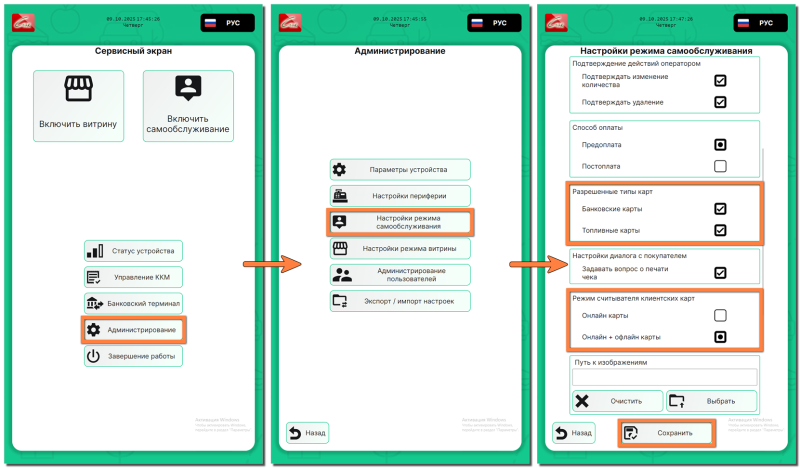

• На сервисном экране выберите «Администрирование», далее - «Настройка режима самообслуживания».
• Откроется экран настроек режима самообслуживания.
• В разделе «Разрешенные типы карт» отметьте применяемые для работы с КСО карты:
  • Банковские
  • Топливные
• В разделе «Режим считывателя клиентских карт» выберите тип используемых карт:
  • Онлайн
  • Онлайн + офлайн
• Нажмите кнопку «Сохранить» для сохранения настроек.

5. Настройка считывателя карт

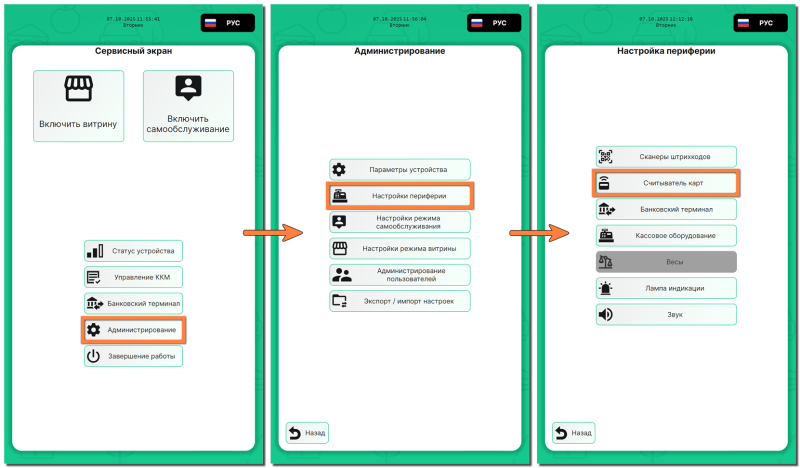

• На сервисном экране выберите «Администрирование», далее - «Настройки периферии», далее -«Считыватель карт»

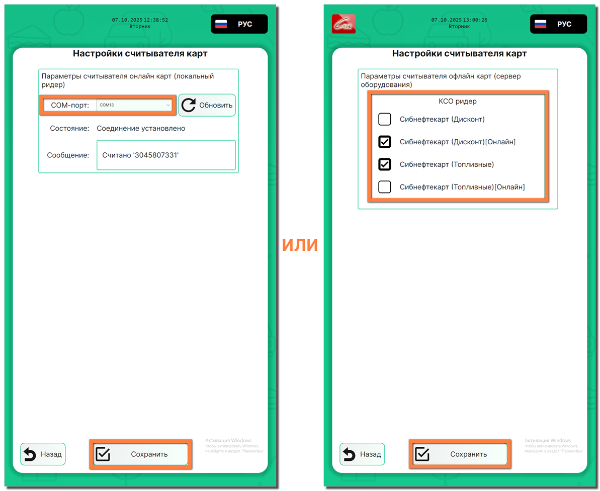

Экран настроек считывателя будет зависеть от выбранного в п. 4 режима работы:

• Если выбран режим «Онлайн карты», то установите номер COM-порта считывателя и положите карту на считыватель для проверки его работы.
• Если выбран режим «Онлайн + офлайн карты», выберите протоколы работы считывателя для дисконтных и топливных карт.
• Нажмите «Сохранить».

6. Настройка банковского терминала в КСО

• Подключите банковский терминал к устройству КСО и настройте его в «СНК-АЗС».

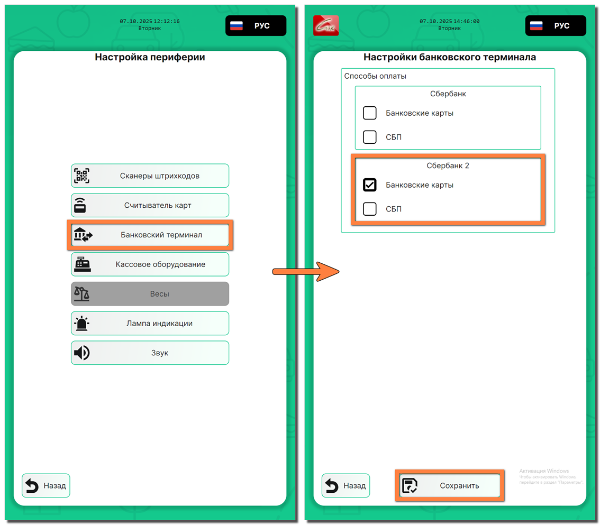

• На сервисном экране выберите «Администрирование», далее - «Настройки периферии», далее - «Банковский терминал».
• В окне настроек банковского терминала будут показаны все подключенные терминалы, отметьте необходимые способы оплаты в том терминале, который подключен к КСО.
• Нажмите «Сохранить».

7. Настройка ККМ в КСО

• Подключите кассовый аппарат к устройству КСО и настройте его в «СНК-АЗС».

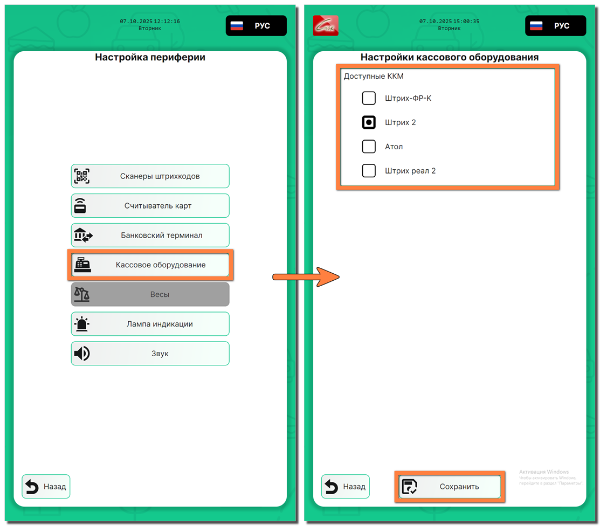

• На сервисном экране выберите «Администрирование», далее - «Настройки периферии», далее - «Кассовое оборудование».
• В окне настроек кассового оборудования будут показаны все подключенные к «СНК-АЗС» кассы, отметьте ту, которая будет работать с КСО и нажмите «Сохранить».

8. Настройка лампы индикации КСО

• Установите драйвер CH340 USB-Serial (https://wiki.amperka.ru/articles:driver-ch340)

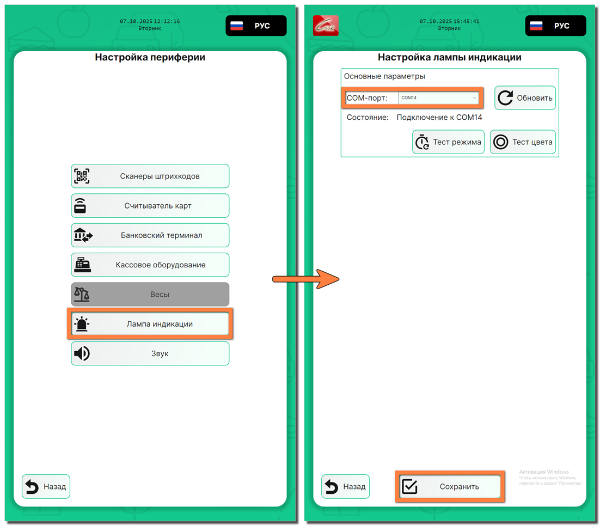

• На сервисном экране выберите «Администрирование», далее - «Настройки периферии», далее - «Лампа индикации».
• Установите номер COM-порта лампы и нажмите «Сохранить».

9. Настройки звука КСО

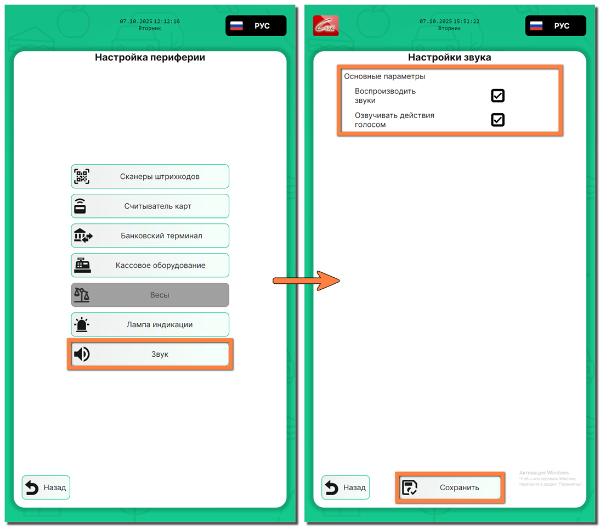

• На сервисном экране выберите «Администрирование», далее - «Настройки периферии», далее - «Звук».
• Отметьте какие звуковые события будет воспроизводить КСО через внешние динамики.
• Нажмите «Сохранить».
