CenStar
1. Информация
Подключение ТРК CenStar к СНК-АЗС.
2. Оборудование
| Параметры | Значения |
|---|---|
| Производитель ТРК | CenStar |
| Протокол работы концентратора | GazKitLink |
| Устройство для подключения к ПК | Концентратор ТРК CenStar* |
* - Концентратор ТРК CenStar от компании Сибнефтекарт позволяет управлять 2-мя двухсторонними ТРК или 4-мя односторонними ТРК до 6 пистолетов на каждой из сторон.
Для подключения большего количества сторон ТРК необходимо применить дополнительный Концентратор.
3. Подключение ТРК к концентратору ТРК CenStar
Подключение ТРК производится по сторонам, одна сторона модуля ТРК - один канал в Концентраторе ТРК CenStar. Адрес стороны определяется адресом канала подключения к Концентратору.
4. Настройка ТРК CenStar в СНК-АЗС
4.1. Добавление концентратора CenStar
- Запустите "Конфигуратор оборудования СНК-АЗС"
- Нажмите правой кнопкой мыши на группу "Контроллер ТРК" и выберите "Добавить устройство"

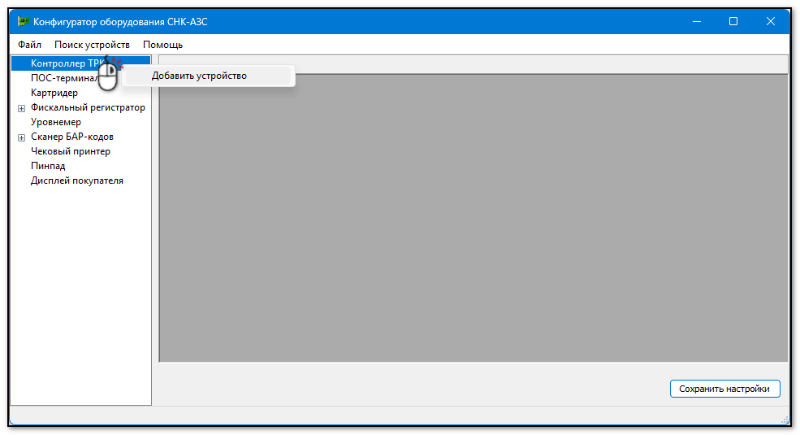

Добавление контроллера ТРК CenStar
В открывшемся окне настроек выберите:
- Тип - Контроллер ТРК CenStar
- Имя - Задайте имя концентратора (если концентраторов несколько, задайте каждому уникальное имя)
- Остальные значение оставьте по умолчанию
- Нажмите ОК

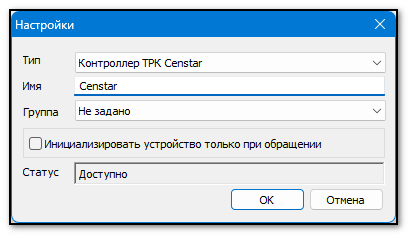

Выбор типа контроллера CenStar и его наименования
Добавление пистолетов
- В левом окне конфигуратора оборудования выберите добавленный концентратор CenStar и в правом окне появится окно с его настройками.
- В поле отображения пистолетов концентратора нажмите правой кнопкой мыши и выберите "Добавить"
Добавление пистолетов контроллера CenStar
- В открывшемся окне укажите количество пистолетов, управляемых данным контроллером CenStar
Ввод количества пистолетов
- В окне настроек концентратора CenStar появятся добавленные пистолеты
- Адрес ТРК и адрес канала установите в одно значение 1…16
- Шланг – устанавливает адрес шланга на стороне 1…6

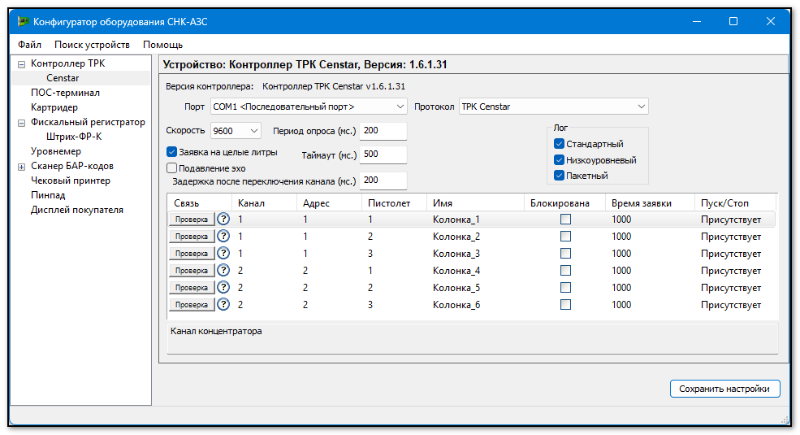

Окно настроек концентратора CenStar с добавленными пистолетами
4.2. Настройка параметров работы концентратора CenStar в СНК-АЗС

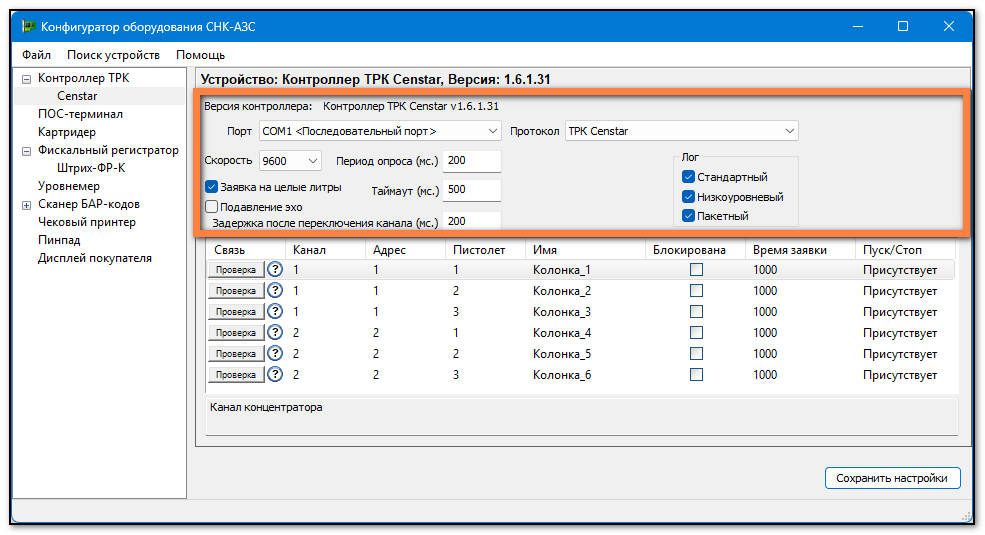

Общие настройки концентратора CenStar
Общие настройки контроллера CenStar
| Наименование параметра | Описание параметра |
|---|---|
| Версия контроллера | Информация о версии библиотек контроллера в СНК-АЗС |
| Порт | Выберите COM-порт, к которому подключен Концентратор |
| Скорость | Если используете модель Концентратор нашего производства - установите скорость COM-порта 57600, если другие модели Концентраторов, то 9600. |
| Протокол | ТРК CenStar - если используется протокол CenStar ТРК Lanfeng - если используется протокол Lanfeng |
| Период опроса (мс.) | |
| Таймаут (мс.) | |
| Задержка после переключения канала (мс.) | |
| Заявка на целые литры | Указывает СНК-АЗС формировать команду на отпуск на указанную сумму |
| Подавление эхо | |
| Лог | Стандартный - |
| Пакетный - | |
| Низкоуровневый - |
Настройка каналов контроллера CenStar

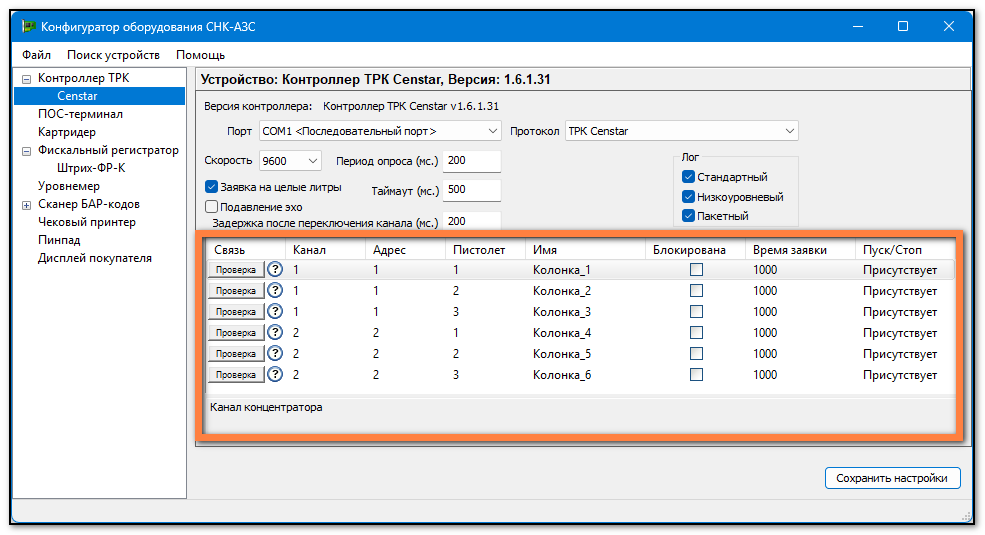

Настройки каналов контроллера, подключенных к концентратору CenStar
| Наименование параметра | Описание параметра |
|---|---|
| Связь | Проверка связи с устройством |
| Канал | Устанавливает адрес канала концентратора 1…16 (Адрес ТРК и адрес канала установите в одно значение) |
| Адрес ТРК | Устанавливает адрес стороны 1…16 (Адрес ТРК и адрес канала установите в одно значение) |
| Шланг | Номер шланга, в диапазоне 1..6 |
| Имя | Имя канала для ТРК, используется в приложении "Управление конфигурацией СНК-АЗС", в настройке ТРК (ссылка) |
| Блокирована | Блокировка позволяет на опрашивать данный шланг при запуске и работе СНК-АЗС (включите блокировку при неработающем пистолете) |
| Время Заявки | Время в мс, в течении которого контролируется корректное изменение состояния ТРК после выполнения команды Отпустить на заданную дозу или сумму. |
| Пуск\Стоп | Присутствует - Отсутствует - |
