Dresser Wayne
1. Информация
Подключение ТРК Dresser Wayne к СНК-АЗС.
2. Оборудование
| Параметры | Значения |
|---|---|
| Производитель ТРК | Dresser Wayne |
| Протокол работы концентратора | DART-LINE версия 1.3 |
Устройство для подключения к ПК: | Для ТРК Dresser Wayne 4-го поколения: Преобразователь интерфейсов RS232-RS485 полудуплекс (1 шт.) или Преобразователь интерфейсов USB-RS485 полудуплекс (1 шт.) Для ТРК Dresser Wayne 5-го поколения один преобразователь интерфейсов следует применять для обмена с 2-мя (не более) ТРК. ТРК подключаются к контактам А и В разъёма преобразователя. |
3. Установка параметров в ТРК Dresser Wayne
Для настройки ТРК Dresser Wayne надо переставить джампер (DIP8) в правое положение для переключения с "current loop" на "RS485" (см. техническую документацию Dresser Wayne на ТРК соответствующей модели).
Затем необходимо выполнить программирование ТРК. Программирование ТРК выполняется при помощи сервисной клавиатуры:
Сервисная клавиатура ТРК Dresser Wayne
Последовательность действий для программирования ТРК:
- Повесить все пистолеты на обеих сторонах ТРК.
- Открыть крышку электронного блока ТРК.
- Активизировать сервисную клавиатуру (переставить в правое положение переключатель, расположенный справа от электронной платы).
- Звуковой сигнал и появление на дисплее "Текущая продажа" двух мигающих линий будет означать, что ТРК готова к программированию.
Установить режим "On-line".
Последовательно нажать кнопки: "1", "Enter", на дисплее отобразится номер текущего режима. Нажимать кнопку "Enter" пока номер режима не станет 1, затем нажать кнопку "Clear".
Установить страну использования ТРК.
Последовательно нажать кнопки: "0", "Enter", на дисплее отобразится текущий номер страны. Нажимать кнопку "Enter" пока номер страны не станет 8, затем нажать кнопку "Clear".
Установить адреса для сторон А и В.
Последовательно нажать кнопки: "3", "Enter", на дисплее отобразится текущий адрес стороны А. Цифровыми кнопками набрать адрес стороны А (значение адреса должно быть от 1 до 24) и нажать кнопку "Enter". Нажать кнопку "Enter" еще раз для перехода к стороне В. Цифровыми кнопками набрать адрес стороны В (значение адреса должно быть от 1 до 24) и нажать кнопку "Enter". После установки адресов сторон ТРК нажать кнопку "Clear".
Ввести сервис-код для дальнейшей настройки ТРК.
Цифровыми кнопками набрать 14 и нажать кнопку "Enter", затем цифровыми кнопками набрать 1207 и дважды нажать кнопку "Clear".
Установить тип ТРК.
Цифровыми кнопками набрать 20 и нажать кнопку "Enter", на дисплее отобразится текущий тип ТРК. Нажимать кнопку "Enter" пока на дисплее не появится нужный тип ТРК, затем нажать кнопку "Clear".
Установить протокол "RS485 Standart".
Цифровыми кнопками набрать 29 и нажать кнопку "Enter". Нажимать кнопку "Enter" пока на дисплее не отобразится значение параметра №17. Последовательно нажать кнопки: "1", "Enter" и "Clear".
Установить скорость связи.
Цифровыми кнопками набрать 29 и нажать кнопку "Enter". Нажимать кнопку "Enter" пока на дисплее не отобразится значение параметра №18. Последовательно нажать кнопки: "0", "Enter" и "Clear" (скорость связи будет установлена в 9600).
Выключить сервисную клавиатуру (переставить в левое положение переключатель, расположенный справа от электронной платы).
Закрыть крышку электронного блока ТРК.
4. Настройка ТРК Dresser Wayne в СНК-АЗС
4.1. Добавление контроллера Dresser Wayne
- Запустите "Конфигуратор оборудования СНК-АЗС"
- Нажмите правой кнопкой мыши на группу "Контроллер ТРК" и выберите "Добавить устройство"
Добавление контроллера ТРК Dresser Wayne
В открывшемся окне настроек выберите:
- Тип - Контроллер ТРК Dresser Wayne
- Имя - Задайте имя контроллера (если контроллеров несколько, задайте каждому уникальное имя)
- Остальные значение оставьте по умолчанию
- Нажмите ОК
Выбор типа контроллера Dresser Wayne и его наименования
Добавление пистолетов
- В левом окне конфигуратора оборудования выберите добавленный контроллер Dresser Wayne и в правом окне появится окно с его настройками.
- В поле отображения пистолетов контроллера нажмите правой кнопкой мыши и выберите "Добавить"
Добавление пистолетов контроллера Dresser Wayne
- В открывшемся окне укажите количество пистолетов, управляемых данным контроллером Dresser Wayne
Ввод количества пистолетов
- В окне настроек контроллера Dresser Wayne появятся добавленные пистолеты

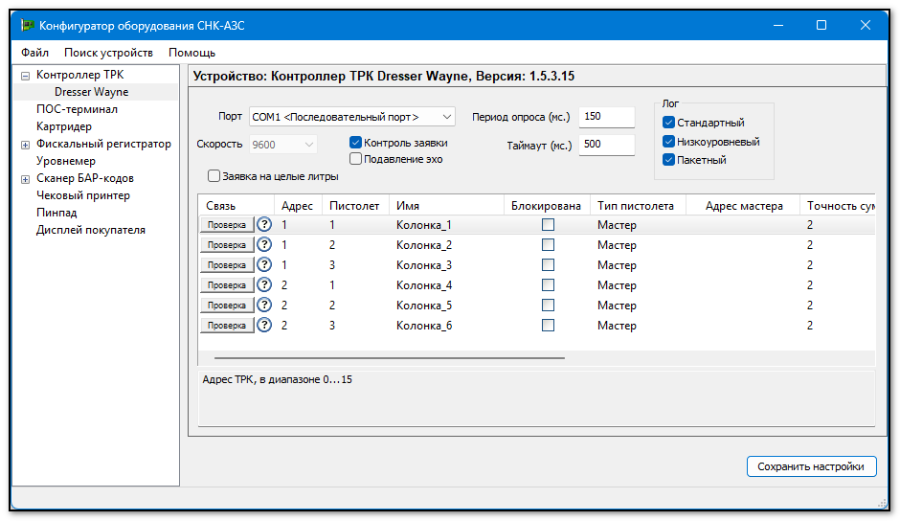

Окно настроек контроллера Dresser Wayne с добавленными пистолетами
4.2. Настройка параметров работы контроллера Dresser Wayne в СНК-АЗС

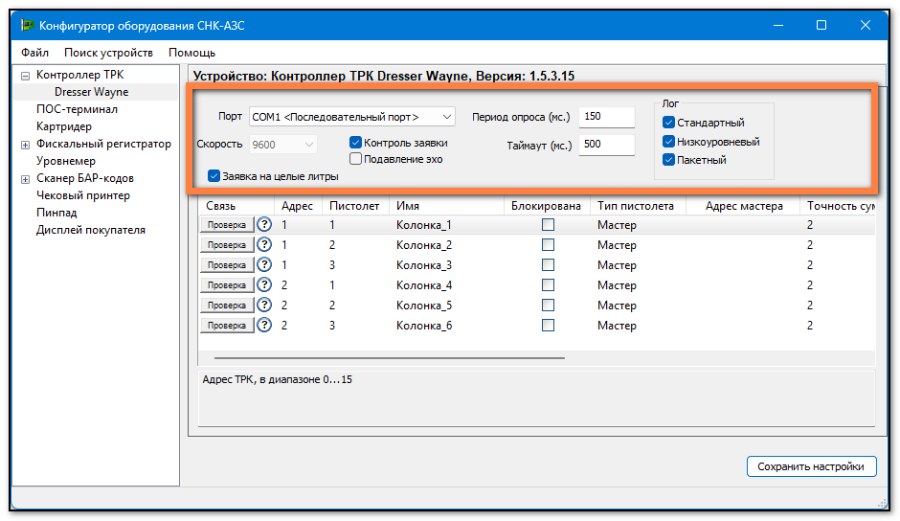

Общие настройки контроллера Dresser Wayne
Общие настройки контроллера Dresser Wayne
| Наименование параметра | Описание параметра |
|---|---|
| Порт | Выберите COM-порт, к которому подключен Концентратор |
| Скорость | Если используете модель Концентратор нашего производства - установите скорость COM-порта 57600, если другие модели Концентраторов, то 9600. |
| Период опроса (мс.) | |
| Таймаут (мс.) | |
| Контроль заявки | Указывает СНК-АЗС на необходимость останавливать отпуск топлива если СНК-АЗС его не инициировала |
| Подавление эхо | |
| Заявка на целые литры | Указывает СНК-АЗС формировать команду на отпуск на указанную сумму |
| Лог | Стандартный - |
| Пакетный - | |
| Низкоуровневый - |

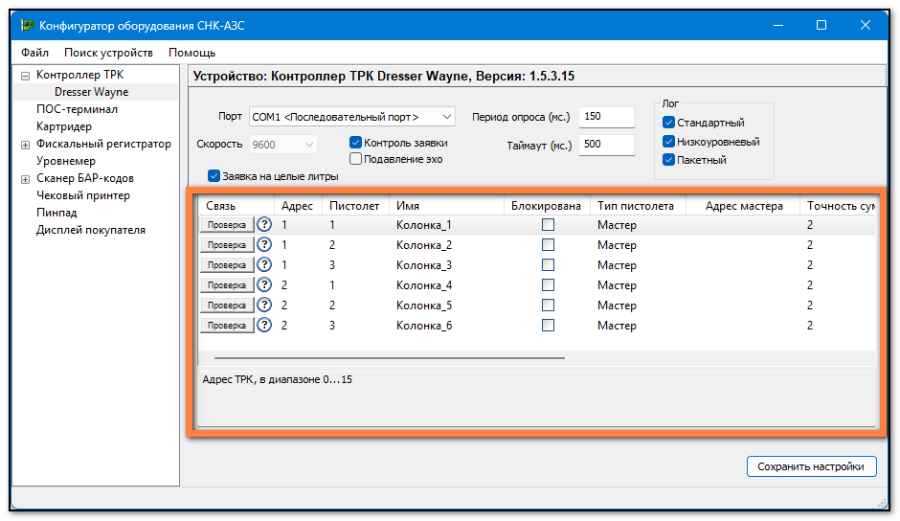

Настройка каналов контроллера Dresser Wayne
Настройки каналов контроллера, подключенных к контроллеру Dresser Wayne
| Наименование параметра | Описание параметра |
|---|---|
| Связь | Проверка связи с устройством |
| Адрес | Устанавливает адрес стороны 0…32 |
| Пистолет | устанавливает адрес пистолета на стороне 1…8 |
| Имя | Имя канала для ТРК, используется в приложении "Управление конфигурацией СНК-АЗС", в настройке ТРК (ссылка) |
| Блокирована | Блокировка позволяет на опрашивать данный шланг при запуске и работе СНК-АЗС (включите блокировку при неработающем пистолете) |
| Тип пистолета | Указывает СНК-АЗС является ли пистолет Мастером или Саттелитом, т.е. дополнительным для одновременного отпуска через два шланга с отсчетом отпущенной дозы по шлангу Мастера |
| Адрес мастера | Указывает адрес пистолета Мастера |
| Точность суммы | Устанавливает количество знаков после запятой |
| Точность цены | Устанавливает количество знаков после запятой |
| Точность объема | Устанавливает количество знаков после запятой |
| Тип счетчика | Указывает СНК-АЗС какой суммарный счетчик применяется в учете
|
| Тип заявки | Без контроля На снятый пистолет |
| Старая версия |
