УНСГ-весы Технопроект
1. Информация
Подключение ТРК УНСГ-весы Технопроект к СНК-АЗС.
Система управления СНК-АЗС поддерживает работу с установкой УНСГ-01 (производитель – компания ООО «ТЕХНО ПРОЕКТ») наполнения бытовых баллонов. С базовым программным обеспечением установки от производителя автоматически определяется тип металлических баллонов обьема 5,12, 27 и 50 литров. С программным обеспечением СНК дополнительно осущество=ляется работа с композиционными баллонами торговой марки LiteSafe 5,9,12,14,18,24,29,35,40 и 47 литров.
2. Оборудование
2.1. Информация о ТРК
| Параметры | Значения |
|---|---|
| Производитель ТРК | Компания Технопроект |
| Протокол работы | Искра 1.72 |
2.2. Способы подключения к ПК
Подключение УНСГ-весы возможно двумя способами:
Выберите вкладку, в зависимости от типа используемого оборудования:
| Оборудование Сибнефтекарт | |
|---|---|
| Устройство для подключения к ПК | СНК-УЗСГ/УНСГ-01 (для одной установки) или СНК-УЗСГ/УНСГ-02 (для двух установок) Преобразователи изготавливаются с интерфейсом RS232 или USB (виртуальный СОМ порт), позволяют поддерживать устойчивую связь с УНСГ, работает под любой операционной системой. |
Компания «ТЕХНО ПРОЕКТ» предлагает следующий вариант подключения УНСГ-01 к ПК:
| Оборудование Технопроект | |
|---|---|
| Устройство для подключения к ПК | USB контроллер с блоком питания или USB контроллер для WIN10, с блоком питания |
Особенности работы оборудования:
| Оборудование\Конфигурация АГЗС | Одна УНСГ-01 | 2 и более УНСГ-01 | Ограничения |
| USB контроллер с блоком питания (стандартный) | √ | На каждую УНСГ по одному USB контроллеру с блоком питания | Не применим с ОС Win10 и др. ОС с разрядностью 64бит |
| USB контроллер для WIN10, с блоком питания (с аппаратной поддержкой Win10) | √ | На каждую УНСГ по одному USB контроллеру для WIN10, с блоком питания | нет |
3. Настройка УНСГ-весы для работы
Если вы применяете оборудование от компании Технопроект, то перед первым подключением УНСГ-01 к ПК выполните:
В блоке питания USB для Win10:
- снимите крышку
- установите переключатель на верхней печатной плате в положение "В"
Необходимо обнулить память УНСГ, для этого:
- в момент включения поста в сеть удерживайте нажатыми кнопки «1», «3» и «запись» (находится с обратной стороны модуля индикации) – произойдет общее обнуление УНСГ.
В дальнейшем, при необходимости:
- Для обнуления суммарного счетчика нажмите «запись» в момент его просмотра.
- Для обнуления сменных счетчиков нажмите клавишу «3» в момент просмотра сменного счетчика кг.
- Для обнуления указателей (сохранённые заправки) нажмите «запись» во время просмотра сменного счетчика кг
Рекомендации по подключению
- Для соединения УНСГ-01 с блоком питания необходимо использовать кабель типа ПВС 3*1,5 при расстоянии до 50м, свыше 50м – ПВС 3*2,5.
- Для связи блока питания с компьютером рекомендуется использовать кабель USB, идущий в комплекте. Некачественный (тонкий) кабель USB может являться причиной сбоев в момент включения насоса.
- На компьютере должна быть установлена ОС Windows XP. Для Windows 10 при заказе блока питания USB обязательно укажите это.
- БУН (блок управления насосом) соединяется с блоком питания с помощью разъёма СГ-5. Один провод – контакты 1,4 разъёма, второй – контакты 2,5. Напряжение в цепи – примерно 5 вольт.
- Выход БУНа – контактная группа, нормально разомкнутая, она подсоединяется параллельно кнопке ПУСК пускателя, а на пускателе отключается блокировочный контакт.
- Для принудительного включения насоса на БУНе есть тумблер ручного включения насоса.
- Катушка в пускателе насоса должна быть на напряжение 220 вольт.
4. Настройка ТРК УНСГ-весы в СНК-АЗС
4.1. Добавление контроллера ТРК
- Запустите "Конфигуратор оборудования СНК-АЗС"
- Нажмите правой кнопкой мыши на группу "Контроллер ТРК" и выберите "Добавить устройство"

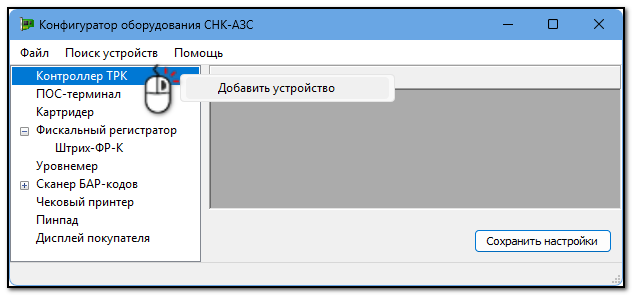

Добавление контроллера ТРК
В открывшемся окне настроек выберите:
- Тип - Контроллер ТРК АСУ-Весы
- Имя - Задайте имя контроллера (если контроллеров несколько, задайте каждому уникальное имя)
- Остальные значение оставьте по умолчанию
- Нажмите ОК

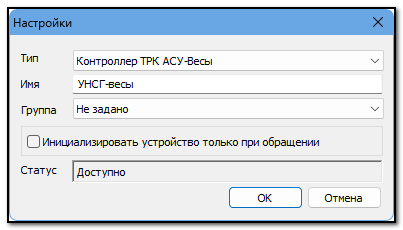

Выбор типа контроллера его наименования
4.2. Настройка общих параметров контроллера ТРК АСУ-Весы в СНК-АЗС

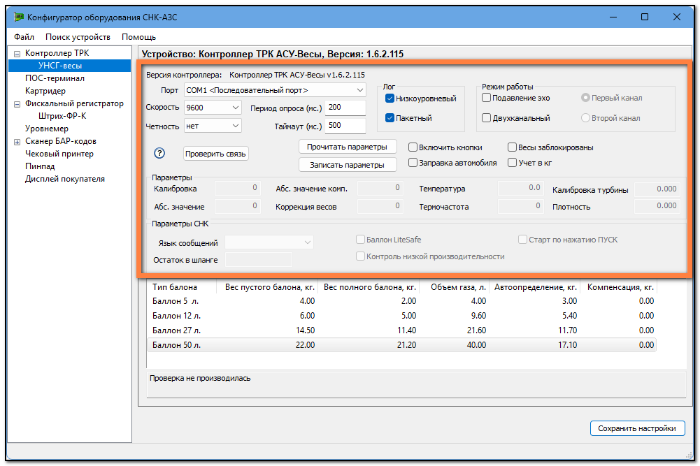

Общие настройки контроллера ТРК АСУ-Весы
| Наименование параметра | Описание параметра |
|---|---|
| Версия контроллера | Информация о версии библиотек контроллера в СНК-АЗС |
| Порт | Выберите COM-порт, к которому подключен контроллер |
| Скорость | |
| Проверить связь | Проверка корректности подключения УНСГ |
| Прочитать параметры | Чтение параметров калибровки, температуры, баллонов и т. д. установленных в УНСГ |
| Записать параметры | При изменении параметров баллонов (вес, объем, компенсация и т. д.) нажмите эту кнопку |
| Период опроса (мс) | Частота опроса состояния ТРК, не рекомендуется устанавливать значение меньше 100 мс |
| Таймаут (мс) | Время ожидание драйвера ответа от ТРК, не рекомендуется устанавливать значение меньше 500 мс |
| Включить кнопки | Позволяет включить кнопки на ТРК |
| Заправка автомобиля | Позволяет установить на ТРК возможность заправки автомобиля |
| Весы заблокированы | Позволяет заблокировать ТРК для проведения ремонтных работ |
| Учет в кг | |
| Подавление эхо | |
| Двухканальный | Первый канал Второй канал |
| Лог | Пакетный - |
| Низкоуровневый - |
4.3. Настройка баллонов ТРК АСУ-Весы

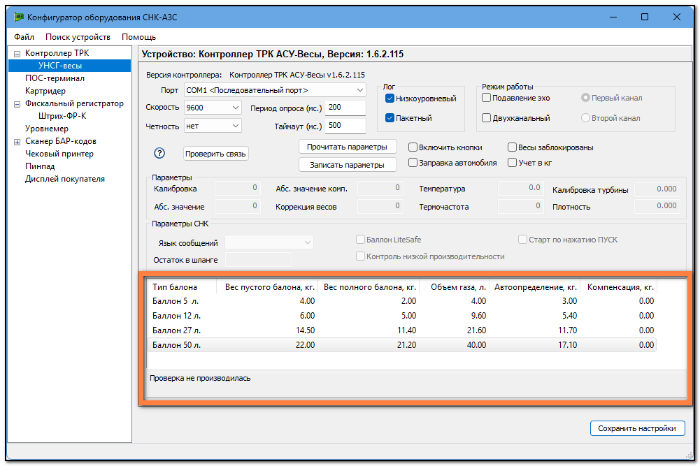

Настройки баллонов ТРК АСУ-Весы
| Наименование параметра | Описание параметра |
|---|---|
| Тип баллона | |
| Вес пустого баллона, кг. | |
| Вес полного баллона, кг. | |
| Объем газа, л. | |
| Автоопределение, кг. | |
| Компенсация, кг. |
5. Назначение каналов контроллера
