Коммуникационный сервер

Версия 90.1 от Руслан Савельев на 2026/09/30 06:49

В «Бэк-Офис СНК-АЗС» необходимо добавить список абонентов, с которыми будет совершаться обмен, настроить тип передаваемых и принимаемых данных для этих абонентов (СНК-Офис или СНК-ПЦ) и выбрать версию КС, используемую для обмена данными для каждого абонента (КС 4 или КС 5), а также настроить параметры работы СНК-КС5.

  • Запустите «Бэк-офис СНК-АЗС».

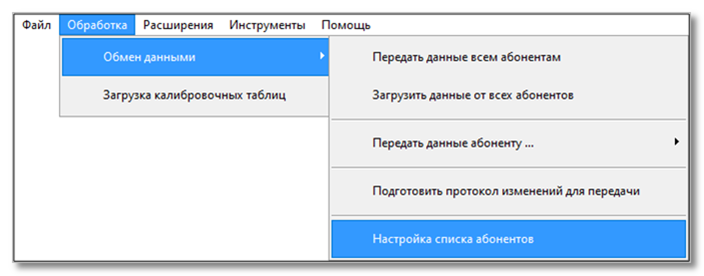

  • В строке меню нажмите – «Обработка» - «Обмен данными» - «Настройка списка абонентов».

 Запуск окна настроек абонентов

  • Откроется окно «Абоненты», здесь находится список абонентов, с которыми производится обмен данными.
  • Первоначально в списке абонентов заведен абонент для примера, удалите его. Для этого нажмите правой кнопкой мыши на строке абонента и выберите «Удалить»

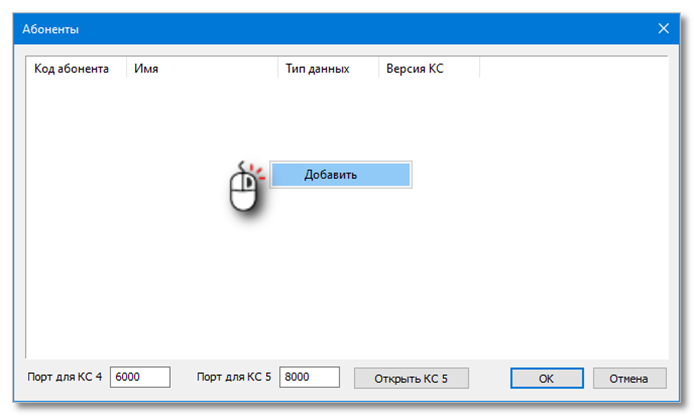

  • В окне «Абоненты» нажмите правую кнопку мыши в любом свободном месте окна и выберите «Добавить».

Добавление абонента

  • В строке «Добавить абонента» укажите код добавляемого абонента, например, код абонента «СНК-Офис» (abonent.id в файле настроек КС5) и нажмите кнопку «ОК».

Окно ввода кода абонента

  • Заполните значения параметров:
Имя параметраОписание значения параметра
Код абонента

Код абонента, с которым производится обмен данными.

Может быть указан только при создании абонента.

ИмяИмя абонента, параметр используется только для обозначения абонента, можно вписать любое удобное имя.
Тип данныхСНК-ПЦ или СНК-Офис тип передаваемых абоненту данных
Версия КСКС 5 - версия КС, используемая абонентом для обмена данными.

Список абонентов

  • Аналогично создайте абонента для передачи данных в «СНК-ПЦ» при необходимости.

Теперь, когда абоненты созданы, необходимо настроить СНК-КС5 для корректной работы в сети обмена с сервером NATS, для этого:

  • В окне «Абоненты» нажмите на кнопку «Открыть КС 5».
  • Откроется окно веб-интерфейса «СНК-КС5», перейдите в нем на вкладку «Настройки»
  • Измените значения параметров:
Имя параметраОписание значения параметра
ID абонентаНомер ТО
Глубина хранения входящих пакетов, днейХранение входящих пакетов, дней
Глубина хранения исходящих пакетов, днейХранение исходящих пакетов, дней
Не сохранять пакеты в архив

Сохранение пакетов обмена в архив:

  • Флажок установлен – НЕ сохранять архивные пакеты
  • Флажок не установлен – сохранять архивные пакеты
ТокенОбщий токен сети, одинаковый для всех участников: все ТО, СНК-Офис, СНК-ПЦ, укажите значение auth.token  из файла настроек КС5 (exchange\SncExchServer.cfg)
Строка подключенияIP и порт сервера NATS (порт по умолчанию: 7654)
Таймаут, мс.Таймаут обращения к серверу NATS, мс
  • Сохраните изменения, нажав на кнопку «Сохранить»

Примечание!
Если окно веб-интерфейса «СНК-КС5» не отображается в браузере, то проверьте, что служба «СНК-Коммуникационный сервер v5» запущена.

11. Первоначальная настройка работы СНК-КС5 с СНК-ПЦ

Для работы СНК-КС5 с СНК-ПЦ необходимо выполнить следующие действия:

  • Установить отдельный экземпляр СНК-КС5 для СНК-ПЦ (аналогично как в п. 6)
  • Настроить конфигурационный файл СНК-КС5 (аналогично как в п. 7.1)
  • Установить поддержку СНК-КС5 для СНК-ПЦ
  • Настроить передачу данных определенной ТО в СНК-ПЦ через СНК-КС5

Для установки поддержки СНК-КС5 в СНК-ПЦ выполните следующие действия:

  • В СНК-ПЦ зайдите в меню – «Настройка» – «Конфигурация».
  • Выберите заголовок проекта в конфигурации.
  • Слева нажмите кнопку «Экспорт». Из выпавшего списка выберите «Импорт выборочных настроек (с пополнением)».

Меню импорта параметров

  • Откроется окно файлового проводника.
  • Зайдите в каталог sncPC и выберите файл IP-Адрес и порт КС5
  • Нажмите кнопку «Открыть»

Открытие файла с параметрами

  • В разделе «Приписка проекта» появится параметр «IP-Адрес:порт Коммуникационного Сервера - 5», отметьте его флажком.
  • Выберите этот параметр и укажите настройки КС5 в правом окне, в строке «Значение» в формате ipv4: порт (например localhost:8000), где
    • ipv4 – адрес ПК на котором установлен экземпляр СНК-КС5 для СНК-ПЦ
    • порт – порт, который использует СНК-ПЦ для связи с СНК-КС5

Настройка параметров связи СНК-ПЦ с СНК-КС5

12. Настройка СНК-ПЦ для передачи данных на определенную ТО

Эта настройка выполняется для каждой ТО, которая будет использовать СНК-КС5 для обмена данными с СНК-ПЦ.

  • В СНК-ПЦ выберите в меню «Справочники» - «Точки обслуживания»

Меню "Справочники"

  • Выберите нужную ТО и нажмите кнопку «Ограничения» слева

Выбор ограничений для ТО

  • В открывшемся окне выберите строку «Настройка», и нажмите кнопку «Значения»

Открытие настроек

  • В открывшемся окне раскройте раздел «Режим обмена данными», нажав на +.
  • Флажок «Обмен СНК-КС ?» должен быть убран.
  • Флажок «Обмен СНК-КС 5?» должен быть установлен.
  • Нажмите кнопку «Принять»

Включение режима обмена с КС 5 для ТО в СНК-ПЦ
