Регазификация - настройка и учёт

1. Информация

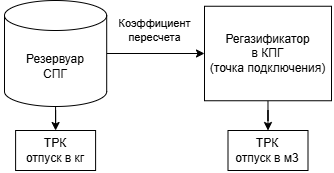

При использовании регазификатора для преобразования сжиженного природного газа (СПГ) в компримированный природный газ (КПГ), учёт в СНК-АЗС ведётся через точку подключения - виртуальный объект, связывающий ТРК с резервуаром-источником СПГ.

В точке подключения указывается тип топлива (КПГ), резервуар СПГ и коэффициент пересчёта. При продаже КПГ через ТРК система автоматически формирует продажу с точки подключения, поставку на неё и списание СПГ из резервуара-источника по заданному коэффициенту.

2. Требования

• Версия «СНК-АЗС» 1.78.3 и выше

3. Настройка в «СНК-АЗС»

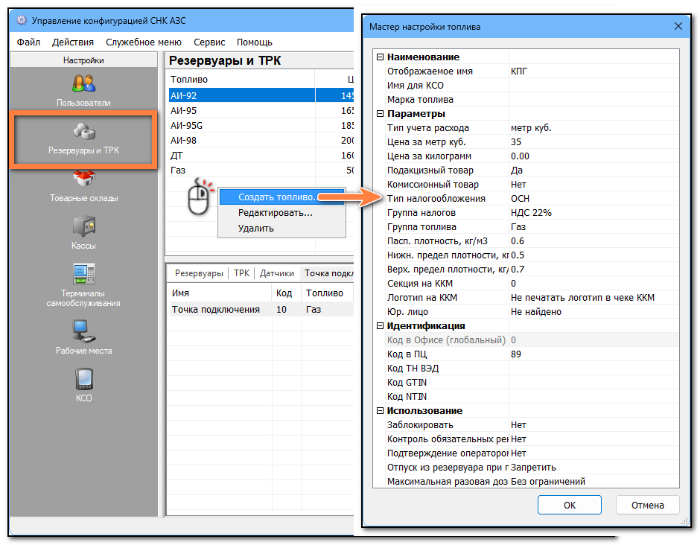

3.1. Создание нового типа топлива «КПГ»

• Запустите "Управление конфигурацией СНК-АЗС" и перейдите на вкладку "Резервуары и ТРК".
• Нажмите правой кнопкой мыши в окне вкладки с существующим топливом и выберите "Создать топливо".
• Откроется окно "Мастер настройки топлива".
• Установите необходимые значения в окне параметров топлива и нажмите кнопку "ОК".

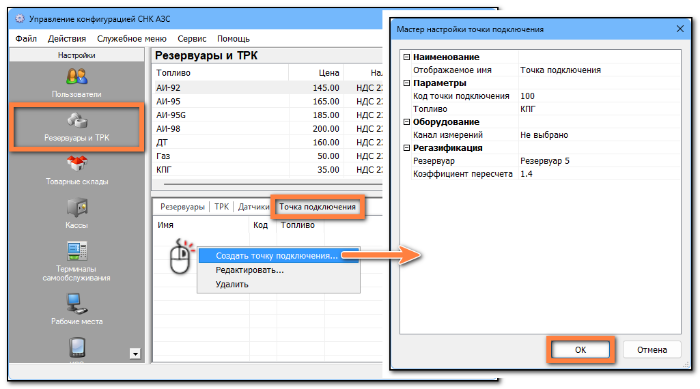

3.2. Создание точки подключения

• Запустите "Управление конфигурацией СНК-АЗС" и перейдите на вкладку "Резервуары и ТРК".
• В правом окне выберите вкладку "Точки подключения"
• Нажмите правой кнопкой мыши в окне вкладки точками подключений и выберите "Создать точку подключения".
• Откроется окно "Мастер настройки точки подключения ".
• Установите необходимые значения в окне параметров:
  • Отображаемое имя – название точки подключения
  • Код точки подключения – код, не должен совпадать с кодом резервуаров
  • Топливо – тип топлива, который отпускает ТРК, подключенная через регазификатор
  • Канал измерений – канал устройства измерения (опционально)
  • Резервуар – резервуар, к которому подключен регазификатор
  • Коэффициент пересчета – количество кубометров КПГ, получаемое из одного килограмма СПГ
• Нажмите кнопку "ОК".

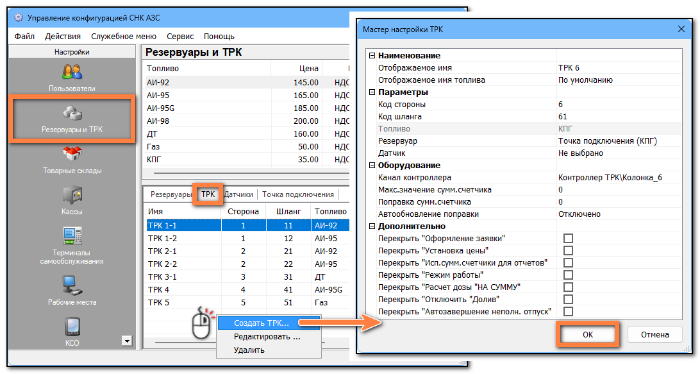

3.3. Создание ТРК для отпуска КПГ в СНК-АЗС

• Запустите "Управление конфигурацией СНК-АЗС" и перейдите на вкладку "Резервуары и ТРК".
• В правом окне выберите вкладку "ТРК"
• Нажмите правой кнопкой мыши в окне вкладки "ТРК" и выберите "Создать ТРК".
• Откроется окно "Мастер настройки ТРК".
• Установите необходимые значения в окне параметров ТРК:
  • Отображаемое имя - наименование топливораздаточного пистолета в «СНК-АЗС».
  • Код стороны - номер стороны колонки для группировки пистолетов в одной панели ТРК (в программе оператора).
  • Код шланга - уникальный номер пистолета в «СНК-АЗС».
  • Резервуар - точка подключения, к которой подключена данная ТРК
  • Канал контроллера - выберите контроллер и номер канала, который добавлен в программе «Конфигуратор оборудования СНК-АЗС» для данного пистолета.
• Нажмите кнопку "ОК"

3.4. Перезапуск «Приложения оператора СНК-АЗС»

• Перезапустите «Приложение оператора СНК-АЗС» для того, чтобы в окне программы появилась созданная панель ТРК.

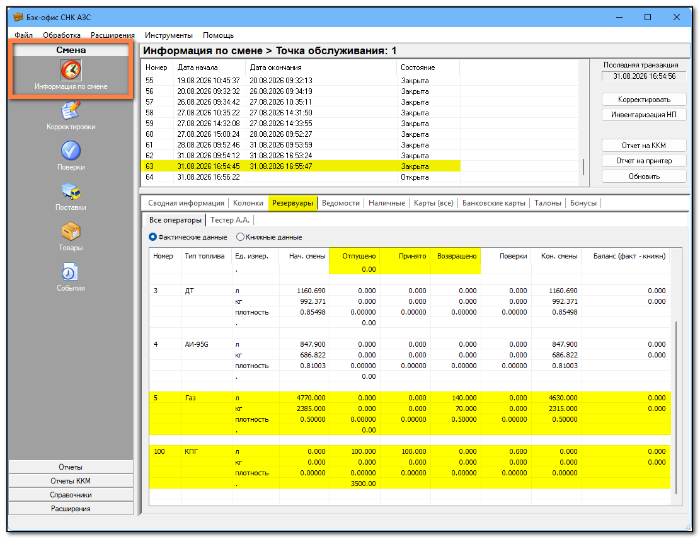

4. Просмотр сводной информации о движении топлива в смене

• Запустите «Бэк-офис СНК-АЗС», в разделе «Информация по смене» выберите нужную смену и на вкладке «Резервуары» будет отображена информация о движении топлива, прошедшему через регазификатор.
• Точка подключения будет отображена как один из резервуаров, в котором будет отображена информация об отпуске топлива (вкладки «Отпущено» и «Принято»)
• В резервуаре, к которому подключен регазификатор, отпущенное топливо будет показано в поле "Возвращено", с учетом введенного коэффициента
